Connected Car | Technische Spezifikation

Die OBD2 Dongle Connected Car System 2G und LTE Cat M1 sind designed, entwickelt und produziert von autoaid

Entwickelt um zu verbinden

autoaid Dongle bauen auf globalen Standards auf. Mit autoaid wird Ihre Flotte vernetzt, verschlüsselt und weltweit einsetzbar.

Entwickelt um zu halten

autoaid Dongle wurden entwickelt, um jahrelang zuverlässig in einem weiten Temperaturbereich zu halten.

Entwickelt um zu skalieren

Unabhängig davon, ob Sie mit 5 oder 500 Fahrzeugen starten, autoaid ermöglicht Ihnen die Erweiterung von Flotten auf globaler Ebene. Mit autoaid ist Ihr Projekt für eine vollständige Flottenvernetzung gerüstet und bereit für die Skalierung.

autoaid Connected Car System 2G und LTE Cat M1

Hardware	OBD2 Dongle

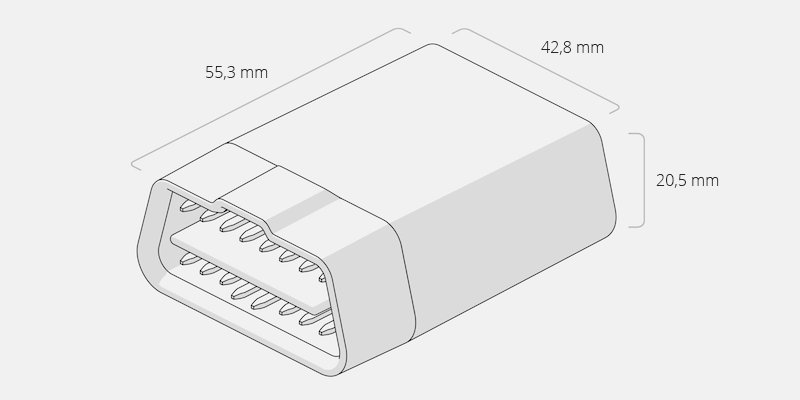

Abmessungen (mm)	55,3 x 42,8 x 20,5
Gewicht (g)	35
Prozessor	ARM Cortex M4, 72 MHz, Instant Boot < 100ms
Konnektivität 2G	GSM/EDGE, Quad Band (850, 900, 1800, 1900 MHz)
Konnektivität LTE Cat M1	LTE-FDD: B1/ 2/ 3/ 4/ 5/ 8/ 12/ 13/ 18/ 19/ 20/ 25/ 26/ 27/ 28/ 66/ 8; Cat NB2: LTE-FDD: B1/ 2/ 3/ 4/ 5/ 8/ 12/ 13/ 18/ 19/ 20/ 25/ 28/ 66/ 71/ 8; EGPRS: 850/900/1800/1900 MHZ
Erweiterte Konnektivität	4G CAT-M1 (bald verfügbar)
GPS Empfänger / GSM Modul	Quectel MC60, Assisted GPS, GLONASS, Galileo und QZSS Empfindlichkeit: -167 dBm für Tracking Kanäle: 99 Akquisition / 33 Tracking
GPS Empfänger / LTE Cat M1 Modul	Quectel BG600L-M3, GNSS: Assited GPS/GLONASS/BeiDou/Galileo/QZSS Empfindlichkeit: -159 dBm für Tracking Kanäle: 99 Akquisition / 33 Tracking
SIM Karte	Nano SIM (vorinstalliert)
Normen und Protokolle	SAE J1850 PWM SAE J1850 VPW SAE J1978 SAE J1979 SAE J2012 SAE J2178-1/2/3/4 SAE J2284-1/2/3/4 SAE J2411 (SW-CAN) SAE J2534 SAE J2819 (TP2.0) ISO 9141-2 ISO 11898 (CAN) ISO 14229-1/2/3 (UDS) ISO 14230 KWP2000 ISO 15031-1/2/3/4/5/6/7 (OBD-II & E-OBD) ISO 15765-1/2/3/4 CAN (DoCAN) ISO 27145-1/2/3/4 (WWH-OBD) FNOS (Ford specific Diagnostics) GMLAN (General Motors specific Diagnostics / CAN) + ca. 30 weitere herstellerspezifische Protokolle
Pin-Konfiguration	Pin Switching / Multiplexing für CAN und K-Line
Eingebautes Bluetooth bei 2G-Variante	BT 3.0 und BT 4.0 (auf Anfrage)
Bluetooth bei LTE cat M1-Variante	TI CC2640
3D Beschleunigungssensor	Full Scale Output Range: ±2g; ±4g; ±6g; ±8g; ±16g 16-bit Datenausgabe; geringe Temperaturdrift; gute Linearität
Interne Stromversorgung	Superkondensatoren
Tonausgabe	Interner Buzzer
Betriebssystem	autoaid Connect OS 2.1
Spannung	8 bis 16 V
Betriebstemperatur	-30 / +65°C
Region	Weltweit
Zertifizierung	CE, ECE (E2410R05/012817*00)
Gehäusefarbe	Schwarz (weitere Farben und White-Label-Lösungen auf Wunsch)

Hardware OBD2 Dongle
Abmessungen (mm) 55,3 x 42,8 x 20,5
Gewicht (g) 35
Prozessor ARM Cortex M4, 72 MHz, Instant Boot < 100ms
Konnektivität 2G GSM/EDGE, Quad Band (850, 900, 1800, 1900 MHz)
Erweiterte Konnektivität 4G CAT-M1 (bald verfügbar)
GPS Empfänger / GSM Modul Quectel MC60, Assisted GPS, GLONASS, Galileo und QZSS Empfindlichkeit: -167 dBm für Tracking Kanäle: 99 Akquisition / 33 Tracking
SIM Karte Nano SIM (vorinstalliert)
Normen und Protokolle SAE J1850 PWM SAE J1850 VPW SAE J1978 SAE J1979 SAE J2012 SAE J2178-1/2/3/4 SAE J2284-1/2/3/4 SAE J2411 (SW-CAN) SAE J2534 SAE J2819 (TP2.0) ISO 9141-2 ISO 11898 (CAN) ISO 14229-1/2/3 (UDS) ISO 14230 KWP2000 ISO 15031-1/2/3/4/5/6/7 (OBD-II & E-OBD) ISO 15765-1/2/3/4 CAN (DoCAN) ISO 27145-1/2/3/4 (WWH-OBD) FNOS (Ford specific Diagnostics) GMLAN (General Motors specific Diagnostics / CAN) + ca. 30 weitere herstellerspezifische Protokolle
Pin-Konfiguration Pin Switching / Multiplexing für CAN und K-Line
Eingebautes Bluetooth bei 2G-Variante BT 3.0 und BT 4.0 (auf Anfrage)
3D Beschleunigungssensor Full Scale Output Range: ±2g; ±4g; ±6g; ±8g; ±16g 16-bit Datenausgabe; geringe Temperaturdrift; gute Linearität
Interne Stromversorgung Superkondensatoren
Tonausgabe Interner Buzzer
Betriebssystem autoaid Connect OS 2.1
Spannung 8 bis 16 V
Betriebstemperatur -30 / +65°C
Region Weltweit
Zertifizierung CE, ECE (E2410R05/012817*00)
Gehäusefarbe Schwarz (weitere Farben und White-Label-Lösungen auf Wunsch)
